詳細說明

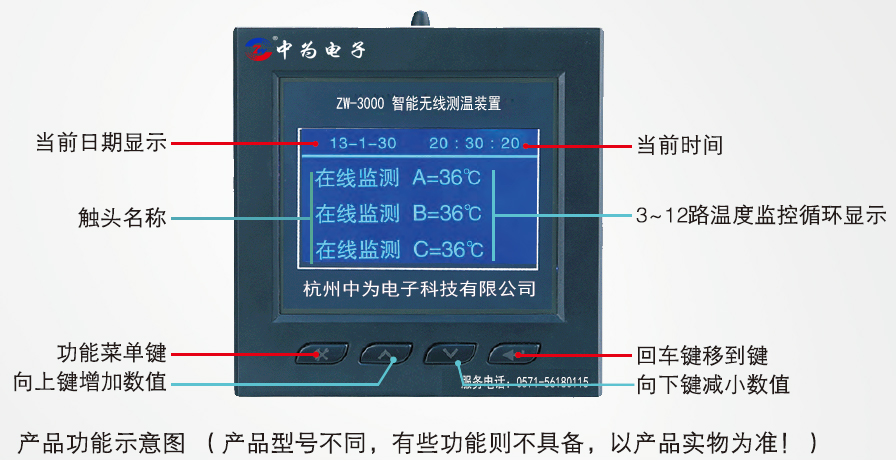

面板布局示意圖
技術性能指標:
1、工作電源:AC/DC 110V~220V±10% 50Hz
2、工作環境:溫度-10℃~55℃;濕度≤75%RH;海拔高度≤3000m
3、抗電強度:外殼與端子間大于A(yíng)C2000V。
4、絕緣性能:外殼與端子間大于100MΩ。
5、報警輸出:無源,阻性負載,觸點容量AC220V 5A
6、在線測溫點數:3點、6點、9點、12點(下單指定)
7、傳感器安裝方式:平板式、表帶式、平板感應取電、環型感應取電(下單指定)
8、采集點和接收器距離:≤15米
9、Rs485通訊功能:上傳在線溫度參數;遵守MODBUS-RTU協議
10、報警數據記錄功能:對超溫報警進行記錄,格式為年月日幾時幾分
11、無線溫度傳感器電池使用壽命:5~8年(默認每5分鐘測試發送一次數據,溫度變化超過1℃即時5秒發送一次)
12、感應取電傳感器:使用壽命大于10年 20A電流啟動
功能說明:
1、各個測溫點時時監測溫度,上傳主機顯示。
2、當測量溫度大于預警溫度設置值時(默認60℃),預警繼電器輸出,
3、當測量溫度大于報警溫度設置值時(默認90℃),預警繼電器輸出,
4、通訊功能:RS485接口,MODBUS通訊協議上傳測溫數據(不提供上位機軟件)
4-1、采用RS-485數字接口(差分、半雙工)
4-2、電氣隔離:數字接口/儀表,數字接口/信號(1500V/50Hz/1min)
4-3、通訊參數可編程:
波特率:1200、2400、4800、9600(顯示對應12、24、48、96);
儀表地址: 0-99地址碼;
數據格式:1個起始位,8個數據位,1個停止位。
4-4、通訊地址對應表按選配功能電子版傳輸,詳見電子版下附件1。

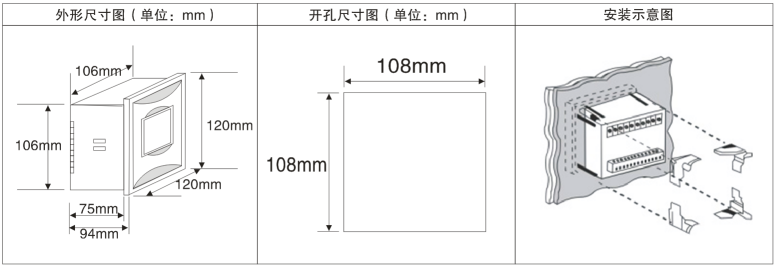

外形尺寸及安裝方式:
1、外型尺寸:120mm(寬)×120mm(高)×94mm(深)
2、開孔尺寸:108mm(寬)×108mm(高)
3、安裝固定方式:產品采用嵌入式安裝,并由安裝卡扣鎖緊固定。
4、安裝示意圖:
