ZW-9907智能操控裝置-數碼管顯示

詳細說明

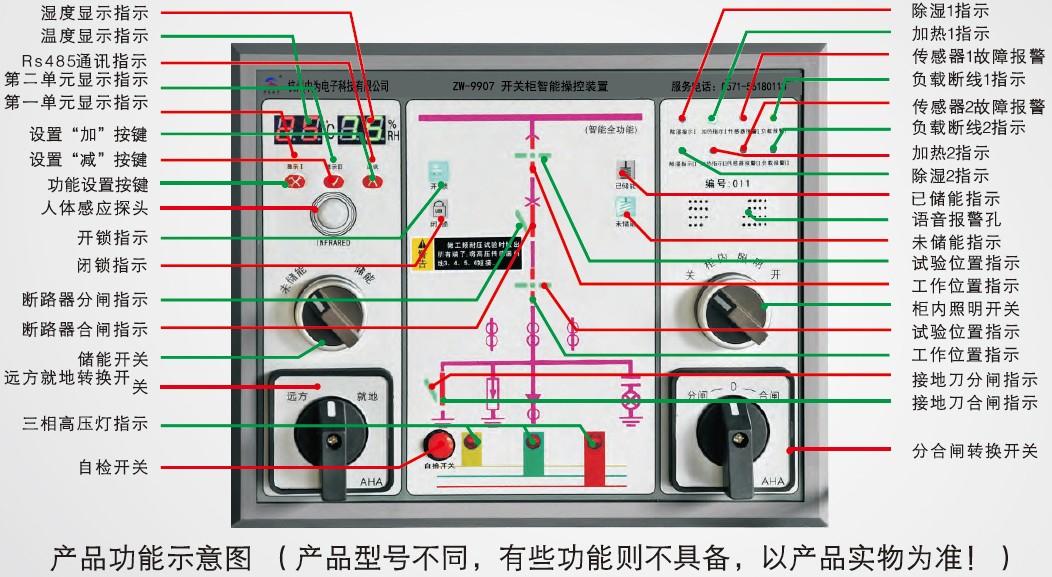

面板布局示意圖

技術性能指標：

    1、工作電壓：AC/DC 110V～220V 50Hz ±10%

    2、工作環境：溫度-10℃～55℃；濕度≤75%RH；海拔高度≤3000m

    3、控溫模式：升/降溫型，控濕模式：除濕型

    4、抗電強度：外殼與端子間大于A(yíng)C2000V。

    5、絕緣性能：外殼與端子間大于100MΩ。

    6、功    耗：≤10W

    7、溫度測量范圍：-30～130℃

    8、濕度測量范圍：0～99%RH

    9、強制閉鎖動作壽命：＞10000次

    10、主控輸出/報警輸出：無源，阻性負載，觸點容量AC220V 5A

    11、閉鎖繼電器輸出接點額定容量：AC 220V/3A  DC110V 3A。

功能說明：

   1、溫濕度控制部分：

   1-1．升溫型：當測量溫度值小于設置溫度時，啟動加熱負載，當測量溫度大于設置溫度加上溫度回差（默認5℃）時關閉加熱負載。

   1-2．降溫型：當測量溫度值大于設置溫度時，啟動降溫負載，當測量溫度小于設置溫度減去溫度回差（默認5℃）時關閉降溫負載。

    1-3．除濕型：當測量濕度值大于設置濕度時，啟動除濕負載，當測量濕度小于設置濕度減去濕度回差（默認10%RH）時關閉除濕負載。

     1-4．超溫報警：當測量溫度值大于報警設置值時，超溫報警輸出，當測量溫度小于報警設置值減去回差（默認5℃）關閉超溫報警。

   1-5．斷線報警說明：當儀表控制加熱器或風機輸出時，負載沒有正常工作時則斷線報警輸出；當傳感器斷線時則傳感器斷線報警輸出。

1. 2、模擬指示部分：

2. 2.1、斷路器位置指示:

3.     工作位置觸點閉合時，紅色垂直模擬條點亮，顯示斷路器位于工作位置；試驗位置觸點閉合時，綠色水平模擬條點亮，顯示斷路器位于試驗位置。

4.     斷路器處于搖進位置或不在柜體內（既不在工作位置又不在試驗位置），紅色垂直模擬條和綠色，水平模擬條同時閃爍，顯示斷路器位于中間位置。

5. 2.2、斷路器狀態指示:

6.     合閘時，斷路器合觸點閉合，紅色垂直模擬條點亮；分閘時，斷路器分觸點閉合，綠色傾斜模擬條點亮。

7. 2.3、彈簧儲能指示:

8.     觸點閉合，紅色指示燈點亮，表示已儲能；觸點斷開，綠色指示燈點亮，表示未儲能。

9. 2.4、接地閘刀位置指示：

10.     觸點閉合，紅色垂直模擬條點亮，表示接地合閘；觸點斷開，綠色傾斜模擬條點亮，表示接地斷開。

11. 注：此處輸入接點必須為無源接點，標配為無源常開，無源常閉下單注明。

12. 3、 高壓帶電指示部分(符合《GB52081高壓帶電指示儀標準》規定):

13.     LED啟輝電壓(KV)：在（15%-25%）額定母線電壓；

1. 閉鎖啟控電壓(KV)：在（20%-40%）額定母線電壓。閉鎖繼電器輸出觸點額定容量：AC/DC 220V/5A。

14.     閉鎖繼電器動作規律如下:

15. 條      件	狀      態
    無輔助電源時	閉鎖接點斷開，禁止操作
    有輔助電源時，高壓電任一相帶電時	閉鎖接點斷開，禁止操作。閉鎖紅燈亮
    有輔助電源時，高壓三相都不帶電時	閉鎖接點閉合，允許操作。閉鎖紅燈滅

16. 注意：高壓母線6KV,10KV,24KV高壓傳感器容值按100-120pf生產，高壓母線35KV按45pf生產，特殊規格下單注明。

17. 4、語音報警：

18. A、三相高壓中任意一相帶電狀態時，當操作人員接近柜體時，語音提示“本柜已帶高壓，請注意安全”。

19. B、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。

20. C、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分斷路器”。

21. D、接地開關合閘狀態、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分斷路器，請分接地開關”。

22. 5、通訊功能：RS485接口，MODBUS通訊協議上傳溫濕度測量值、開關狀態信息和控制參數，詳見附表（不提供上位機軟件）。

23. 6、操作開關安裝：顯示儀表板上設有合閘/分閘轉換開關、儲能/未儲能轉換開關、遠方/ 就地開關，這些開關全部采用插拔式結構.

外形尺寸及安裝方式：

        1、外型尺寸：242mm（寬）×198mm（高）×55mm（深）

        2、開孔尺寸：220mm（寬）×165mm（高）

        3、安裝方式:先在儀表室門上開孔將其裝入，然后用三個卡件（產品附帶）從背后卡緊，接線端子為插拔式。
