變壓器中性點保護講解

變壓器中性點保護講解

* 來源 : 電力安全生產 * 作者 : admin * 發表時間 : 2021年07月08日 * 瀏覽 : 116

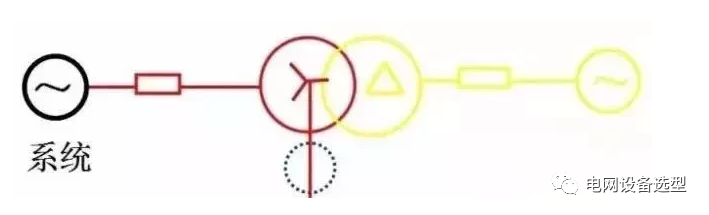

變壓器中性點的保護接地方式有很多種,比如直接接地,還比如間隙接地。這些都反映的是接地故障。

我們舉例子來說明,如如在電力系統中,要是出現了接地故障的話,中性點接地的變壓器是應該安裝零序電流保護裝置的。該裝置往往可以由兩段構成的,每一段都帶有兩個時限。短的時限主要主要是動作于斷開母聯或分段斷路器,可以實現將故障影響范圍減小的目的。長時限與前者不同,因為它主要動作于斷開變壓器的各側斷路器。

除此之外,在系統出現接地故障的時候還有另一種情況,即中性點接地的變壓器跳開后,就會(huì )致使電網零序電壓升高,或者是諧振過電壓等會(huì )危及中性點不接地的變壓器中性點絕緣。所以,那些變壓器未進行中性點接地的應該考慮安裝零序電壓保護裝置,或者是安裝間隙零序電流保護裝置。

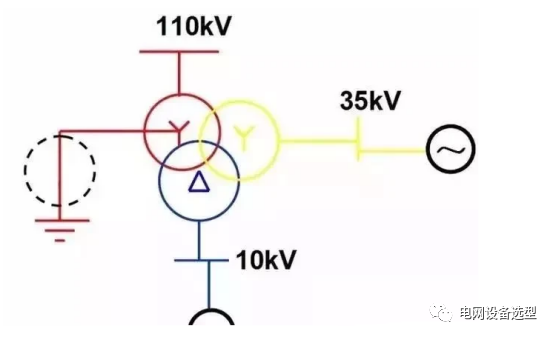

我們的日常用電都離不開變壓器,而大型變壓器是電力系統輸配電中最為重要與核心的設備之一。因為大型變壓器的成本不低,因此,在不低于110千伏的中性點直接接地的電網中,大部分是采用的是分級絕緣的變壓器。

什么是分級絕緣變壓器呢?即中性點部分的主絕緣,且絕緣性能與線圈端部相比的話,水平要低一些。因此該類變壓器在工作運行中一定要把握好以下問題:

1、務必在該類變壓器中性點上加裝避雷器以及防止過電壓間隙。

2、若可以的話,此類變壓器務必要中性點接地運行。

3、若中性點不接地運行,它的過電壓保護務必要可靠投入。

一、變壓器中性點過電壓的形式

接下來我們說下變壓器中性點過電壓的幾種形式,你們知道有幾種嗎?答案是3種,即大氣過電壓、單相接地故障引起的過電壓、斷路器非全相分合閘引起的過電壓。

二、變壓器中性點間隙保護的方式

變壓器中性點間隙保護通常有三種方式,分別是間隙、避雷器及避雷器聯合放電間隙。期中避雷器聯合放電間隙是最為常用的方式,它的優勢也很明顯,比如可以與變壓器中性點實現互為保護的功能。

三、變壓器中性點間隙過流保護

如下圖所示,為了避免由于過電壓從而將變壓器中性點絕緣性能損壞,所以,對于主變壓器中性點當下最常采用的是裝設放電間隙的方法。此外,還在放電間隙回路裝設獨立的電流互感器,如此一來就組成了一個變壓器中性點放電間隙零序過電流保護。

那有的小伙伴就會(huì )發出疑問了,對于放點間隙的方法我們應該具體在什么時候投入使用,并且又應該在什么時候推出呢?

由于該保護不可以和中性點都處于運行的狀態下,因此,我們應該在中性點接地刀閘合上前退出,在中性點接地刀閘拉開后投入。值得注意的是,若不這樣做的話,將會(huì )致使間隙過流保護誤動。

四、變壓器中性點間隙過流保護的三種接線方式:

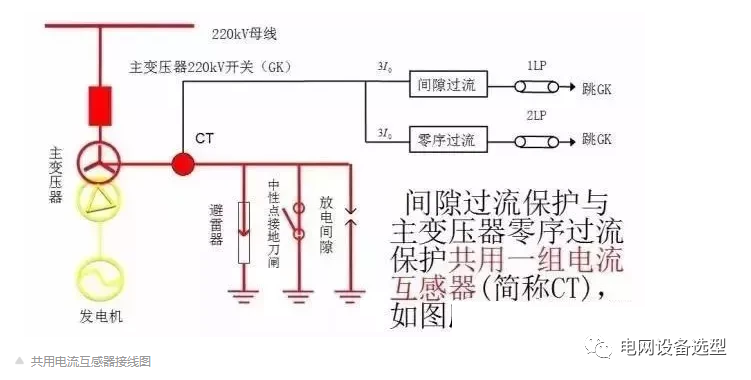

(1)共用電流互感器接線圖

兩個電流繼電器動作值是不一樣的,并且它們的接地電流性質也是不一樣的。零序過流主要是工頻量。間隙過流具有間隙、分段發展的性質,間歇時間和電流幅值也全部都是不定且具有隨機性的,還含有不少的諧波分量。

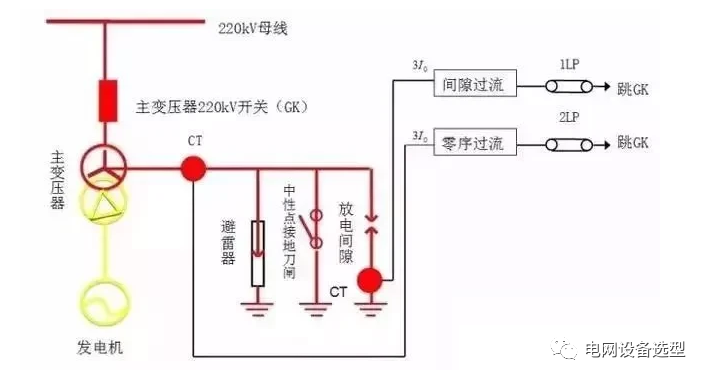

(2)電流互感器相互獨立接線圖

這種接線方式是這三種中最為合理的,但是也有弊端,如費用比較高。我么把交流回路分開的話,那么兩套保護的電流互感器就會(huì )互為獨立且分別接在了各自正確的地方。

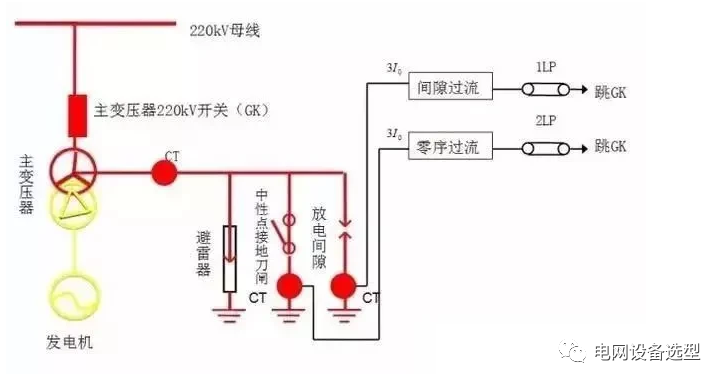

(3)綜合接線示意圖

通常情況下,當一臺變壓器生產完畢且在出廠前都會(huì )裝設有中性點CT,那么我們?yōu)榱诉_到降低錢財消耗的目的,零序過流就采用的是這個自帶的中性點CT,而間隙過流則采用的是單獨CT的綜合接線。

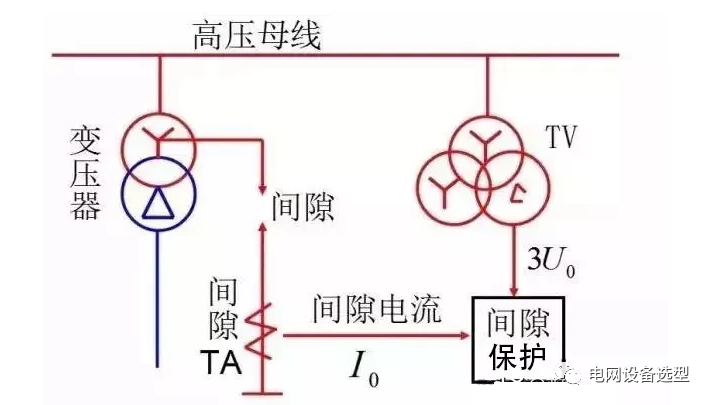

五、變壓器零序電壓保護

中性點放電間隙不是一種比較精細的設備,由于它的放電電壓是受到很多外在因素影響的,比如氣象條件、調整精度以等,這些都可能是該動作不能動作。所以,我們還應該裝設零序電壓保護,以此作為放電間隙拒動時的一個后備保護。
