熱鍍鋅螺栓連接作為電氣設備的金屬搭接方式,在輸變電工程中起著重要作用。對熱鍍鋅螺栓尺寸進行核算,選用滿足現場實際的螺栓型號,是提高變電站工藝質量和保證設備安全穩定運行的關鍵環節。
在變電站一次設備安裝過程中,時常出現螺栓長度與現場實際不符合的情況,需要施工項目部技術人員在采購螺栓前對螺栓尺寸進行驗算。特別是在技改、擴建等高風險作業現場,如存在不符合要求的螺栓,需要重新采購,將影響計劃停電時間,同時對電網安全穩定運行造成重大影響。本文提供一種對螺栓長度進行核算的方法。

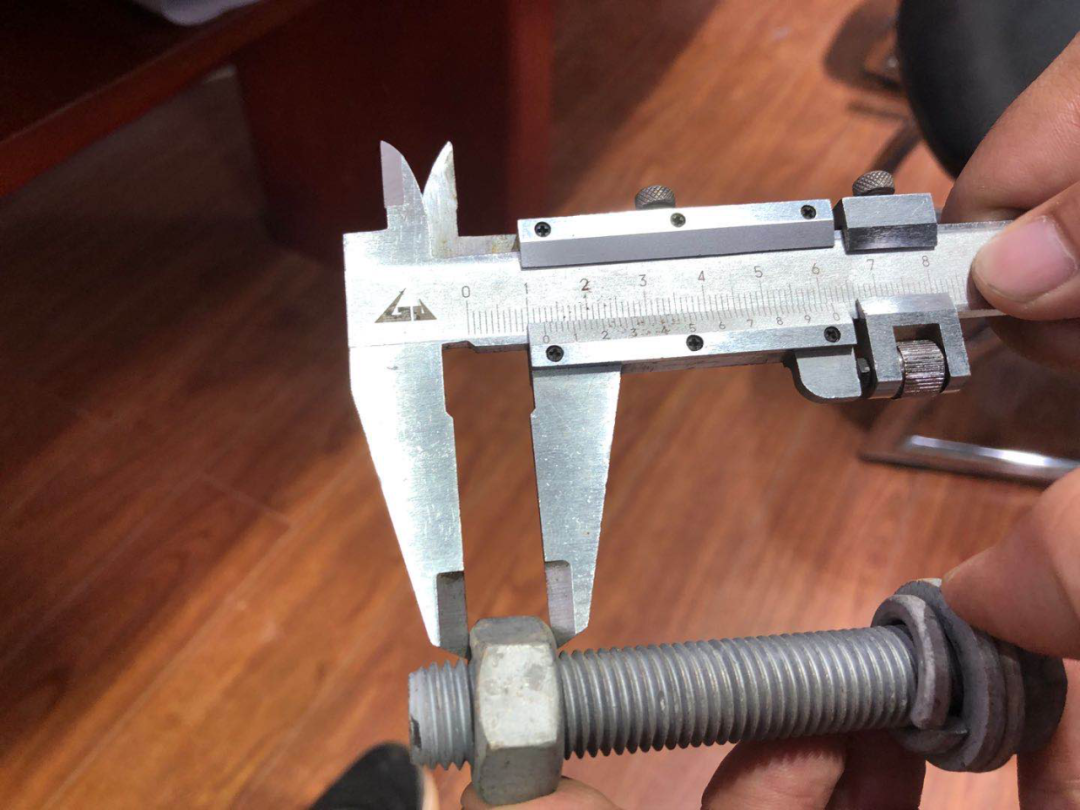

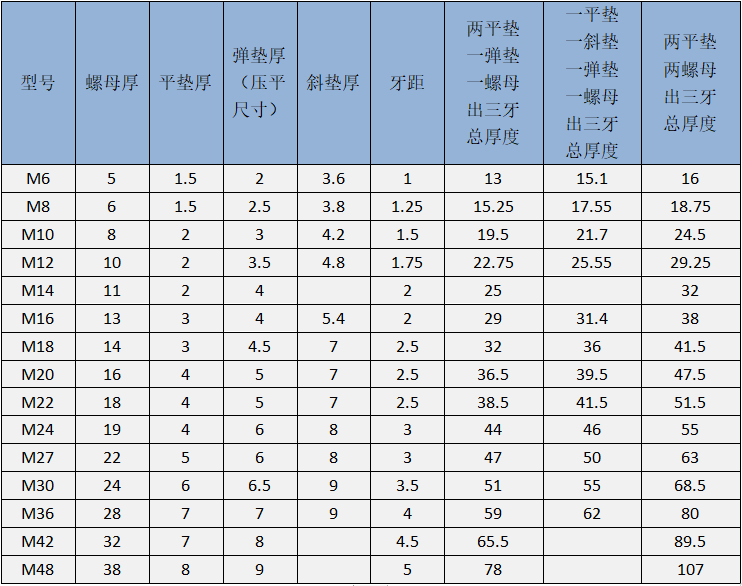

基建施工過程中通常采購熱鍍鋅螺栓為國標型,尺寸較為精準統一。通過對各種型號螺栓的螺母、平墊、斜墊、彈墊、螺距的厚度進行測量,得到以下列表。

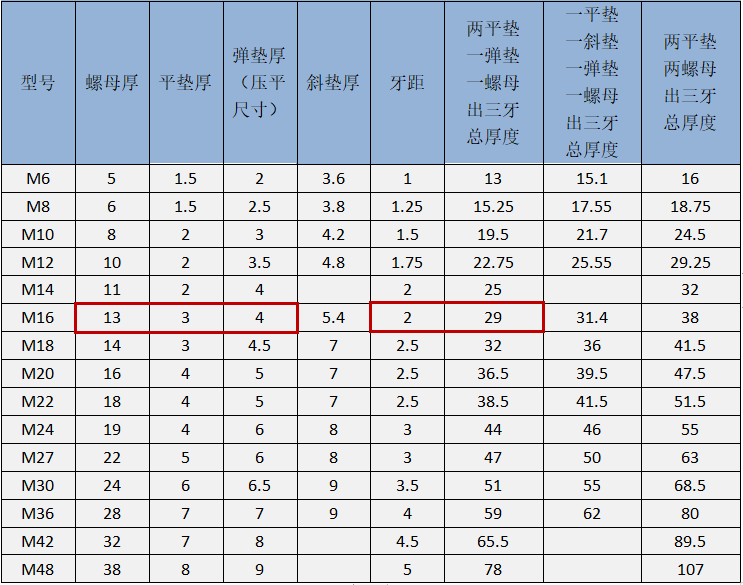

如M16熱鍍鋅螺栓,若采用兩平墊一彈墊一螺母出三牙的方式,則計算螺栓長H=3*2+4+13+2*3=29mm

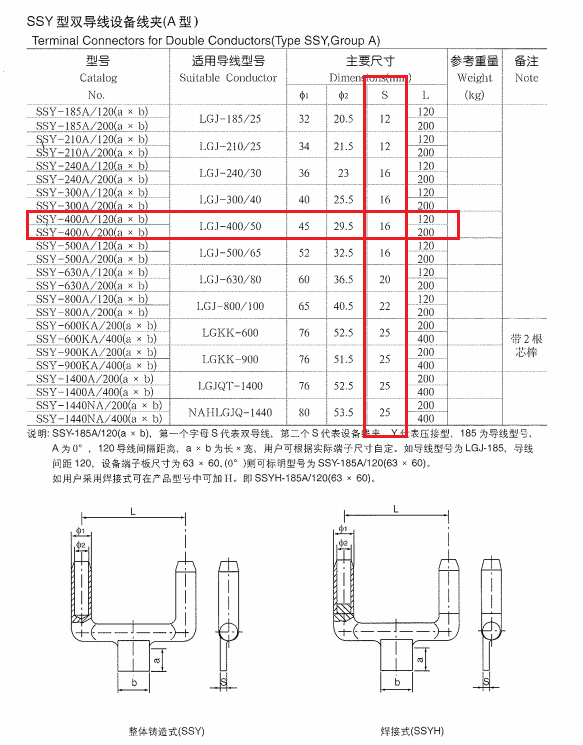

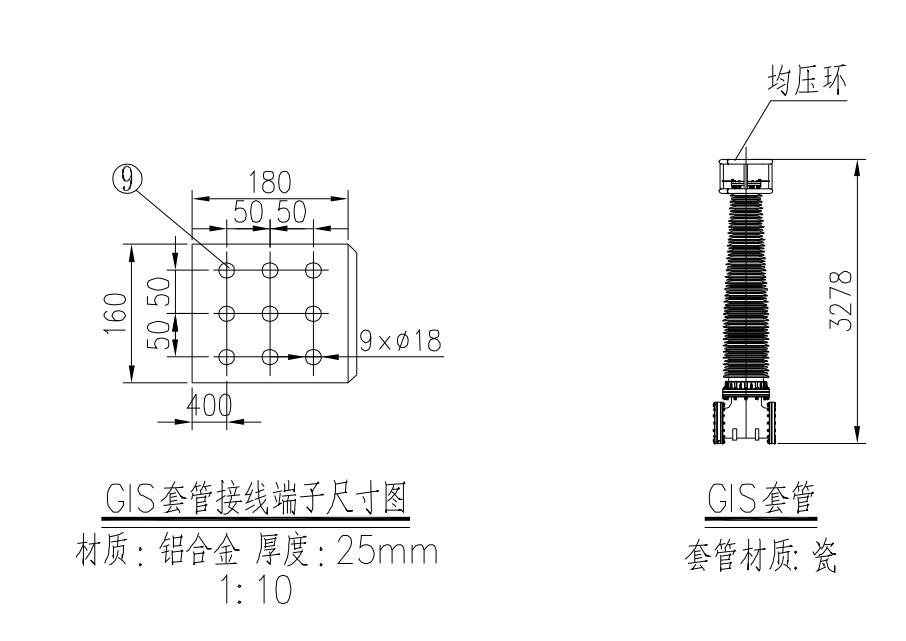

以下圖為例,施工現場進行GIS套管一次設備連線安裝,套管接線板厚度δ=25mm,設計采用的金具型號為SSY-400A/200(180*160)。根據設計圖紙上廠家提資一次接線板厚度(圖二)和金具手冊上金具接線板厚度(圖三),核算GIS套管連線端子所需熱鍍鋅螺栓總長度。
(1)套管接線板為9*Φ18的孔,采用M16的熱鍍鋅螺栓,M16的熱鍍鋅螺栓兩平墊一彈墊一螺母出三牙可得H=29mm
(2)熱鍍鋅螺栓總長度=δ+S+H=25+16+29=70mm

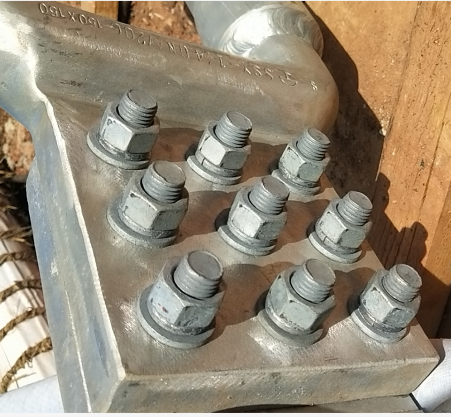

故該單個接線板應采購9顆M16*70熱鍍鋅螺栓。
再如變電站地網接地施工,若采用-80*8的熱鍍鋅扁鋼,其厚度S1=8mm,并將接在#8熱鍍鋅槽鋼上,其厚度為S2=8mm,M16熱鍍鋅螺栓H=29mm
則熱鍍鋅螺栓總長度S1+S2+H=8+8+29=45mm
所以該接地螺栓應采用M16*45熱鍍鋅螺栓。
通過以上辦法,在螺栓采購前,對設計圖紙所列熱鍍鋅螺栓進行核算,并列出配置表,可以有效提高熱鍍鋅螺栓使用的準確度,消除因選擇不滿足要求的螺栓而帶來的安全隱患,為電網設備安全穩定運行提供有力保障。
